Descripción del producto

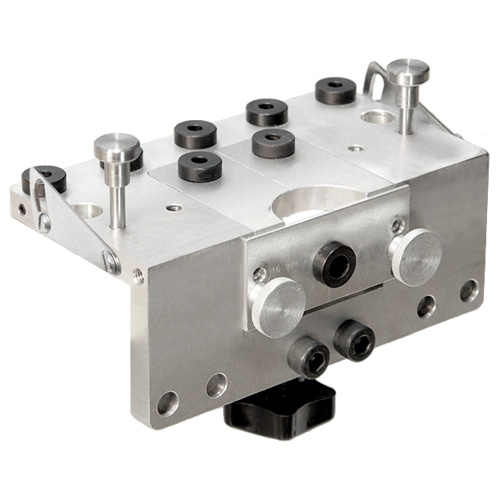

Plantilla para taladrar cantos y superficies modelo Unitool Multi.

Para su uso con el sistema de herrajes de unión para muebles Minifix 12 y 15, Rafix, Pushfix, Onefix, Slimfix, Tab V, Bisagras de cazoleta (Ø 26 y 35 mm) y placas de montaje en el sistema 32.

Gracias al dispositivo reemplazable es aplicable de forma universal en la construcción de muebles.

Utilizable para taladros en fila. Distancia del borde delantero del armario: 37 mm. Distancia del borde trasero del armario: 60 mm.

Con 2 dispositivos para taladrar cantos (para grosores de placa 16, 19 y 22 mm o para 15 y 18 mm)
Con dispositivo de apriete integrado para asegurar la posición de taladrado.

Aplicación:

- Dispositivo para taladrar reemplazable: La intercambiabilidad del dispositivo para taladrar reemplazable permite un taladrado rápido y exacto de medida.
Por esta razón, la plantilla para taladrar es aplicable de forma universal en la construcción de muebles.

- Taladro en el canto: El dispositivo para taladrar en el canto permite el ajuste de 16, 19, 22 mm de grosor de la placa o 15, 18 mm de grosor de la placa.

- Taladrado superficial: Mediante el dispositivo de apriete se asegura la posición de taladrado. Gracias a ello es posible taladrar filas de taladros de forma eficiente en distancias de 37 mm desde el borde delantero del armario y 60 mm desde el borde trasero del armario.
Unas espigas de guiado permiten un fácil posicionamiento.

La plantilla se suministra con:
· 1 cuerpo básico con topes abatibles y casquillos para taladrar para agujeros de Ø 5 mm.
· 1 dispositivo para taladrar de recambio para sistema 32.
· 1 dispositivo para taladrar en el canto para grosor de la placa 16/19/22 mm.
· 1 dispositivo para taladrar en el canto para grosor de la placa 15/18 mm.
· 2 casquillos para taladrar de Ø 8 mm.
· 2 casquillos para taladrar de Ø 10 mm.
· 2 espigas de guiado para tope de profundidad.
· 1 llave Allen de 2 mm.

Disponible por separado las plantillas adicionales y el mandril portabrocas:
- Para sitema Rafix, Pushfix, Onefix, Slimfix de Ø 20 mm.
- Para bisagras de cazoleta de Ø 35 mm.
